一、产品名称（球磨机专用高效涡流选粉机）

二、产品使用范围：

  1、适用于粉煤灰的分选：一级灰45um≤12%、二级灰45um≤20%的细度要求。

  2、各类粉料的分选分级，细度在400目以下，都可满足细度要求。

三、设备工作原理：

气料混合物进入涡流式选粉机的分级转子后，受到两种力量的作用，一种是分级转子由旋流产生的离心力，这种力量将粗颗粒甩向筒壁并掉入粗灰装置；另一种力量是由涡流旋转产生的气动阻力，将细灰从涡轮叶片之间提取向上，经过旋风分离器掉入细灰装置。同时二次风在分级筒内将下降的气料混合物再次向上托举，使一部分混合粗粉之间的细粉混合物再次进入分选程序，这就是涡流式分级机分级精度高、效率高的原因。

四、华建公司选选机的主要技术优势：

  华建选粉机是在中国科学院力学研究所专家教授的大力支持协助下，精心研制开成功的大型高效、精密强制气流分级系统。根据物料输送方式的不同，该系统主设备选粉机又分为JMD动态选粉机与SEPAX高效涡流选粉机两种类型，这两种选粉机均采取了强制涡流选粉技术，吸取了国内外同类型设备的优点，特别适用于球磨机开路系统细度波动范围大，技术改造场地小，配套控制系统性能要求高，是325目（45um）以内细度要求分选的理想专用设备。该技术主要特点如下：

●调节手段灵活：主轴转速、主风阀开度、分级机叶轮转速、二次风阀开度、均可按要求调节细度。

●分级精度高，45um筛余量可在1—20％任意位置可调，正负误差不超过—个百分点。

●适用性强，原料状况细度不均匀，下料量不均匀对成品料品质没有影响。

●处理量大，因采用强制涡流离心分离技术，特别在大处理量上有着较大的优势。。

●操作简单，全部可在操作盘上用数字控制，一般工人只需培训半天，只要严格按照程序操作，即可熟练上岗，无须凭积累经验操作。

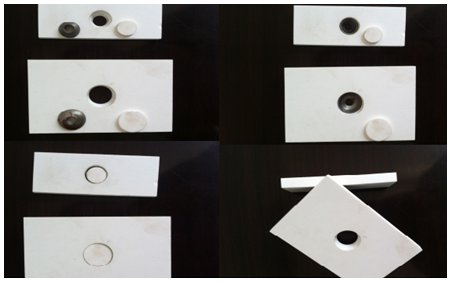

●耐磨，从设计原理和系统运行参数的设计方面就充分考虑了耐磨防磨，同时对系统易磨损部位如风机叶轮加厚，耐磨堆焊，分级机分级转子采用耐磨钢板制造，旋风筒体的涡流角、选粉机进风口易磨损部位采用焊接耐磨陶器作耐磨处理。导风叶片的倾角，弯头的转弯半径设计制造等均从*不易摩损出发进行考虑。******进的焊接耐磨陶瓷，在运输、安装过程中碰撞，使用时不易脱落。

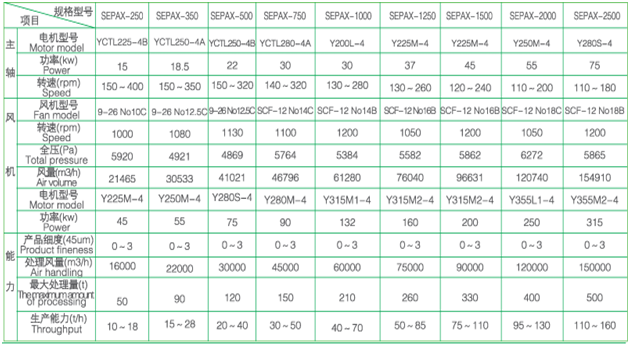

五、技术性能参数表：
