一、产品名称

   1）破碎机除尘设备；  2）振动筛除尘器

二、产品概述

HJQM系列气箱脉冲袋式除尘器是我司在引进美国富乐（Fuiler）公司技术基础上，吸收德国同类产品的技术优点，结合我国实情研制开发的新型高效袋式除尘设备。它集分室反吹和喷吹脉冲袋式除尘器的优点为一体，克服了分室反吹的清灰动能不足，喷吹脉冲的清灰与过滤同时进行的缺陷，扩大了袋式除尘器的应用范围。该产品集国内外同类产品的精粹，结合我司环保**技术，有效地提高了气箱脉冲袋式除尘器的除尘效率及运行可靠性，延长了滤袋的使用寿命，降低了操作人员的劳动强度，成为企业保护环境的******伙伴。

HJQM系列气箱脉冲袋式除尘器正以其******的性能服务于铸造、冶金、机械、电力、建材、矿石、水泥、化工等各行各业，为清除粉尘污染，维护企业良好形象尽心尽力。

三、产品特点

   1、适应高浓度除尘：如O—Sepa选粉机，其粉磨系统气体含尘浓度高达1000g/Nm³，HJQM型气箱脉冲袋式除尘器系列可直接进行处理，无需设置如旋风除尘器等一级除尘设备。

   2、清灰效果好：采用离线清灰技术进行分室反吹清灰，既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象，又不影响设备运行工况的正常连续运行，提高了清灰效果，延长了滤袋使用寿命。

  3、除尘效率高：采用“滤袋自锁密装置”**技术，提高了设备与滤袋间的密封性，提高了除尘效率。

  4、安装方便：设备采用气箱式结构，从而降低了设备的局部阻力损失，并免除了安装滤袋不方便等问题。

  5、控制灵敏：电磁脉冲阀采用双膜片结构具有控制灵敏，效率高，寿命长等优点。

  6、提高过滤风速：滤袋采用我司高新技术产品—微孔薄膜复合料制作，它不但能提高过滤风速，降低设备运行阻力，而且能避免因结露造成粉尘粘结在滤袋上不易清除等现象，特别适用于高温、高湿的含尘气体除尘，如水泥、电力等行业。

四、设备结构

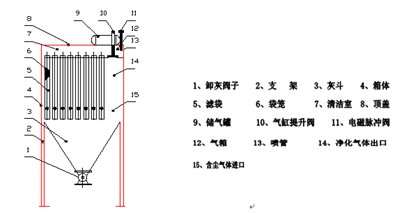

HJQM型气箱脉冲除袋尘器主要由底部钢结构、灰斗、上箱体、箱体进出风口、滤袋、清灰装置、电气控制等几部分组成。另外还可以根据实际情况在灰斗外壁配置仓壁振动器、灰斗落料口配置星形卸灰阀或螺旋输送机等卸灰装置。设备结构如下图

五、工作原理

        1、过滤原理

含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入上箱体后，再由出风口排出。

        2、清灰原理

随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰设置开始进行清灰。首先，一个分室提升阀关闭，将过滤气流截断，然后电磁阀冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使袋膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表上的粉尘剥落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从**室清灰开始至下一次清灰开始为一个清灰周期。

         3、粉尘收集：经过滤和清灰工作被截留下来的粉尘均落入灰斗，再由灰斗口集中排出。

六、性能技术参数

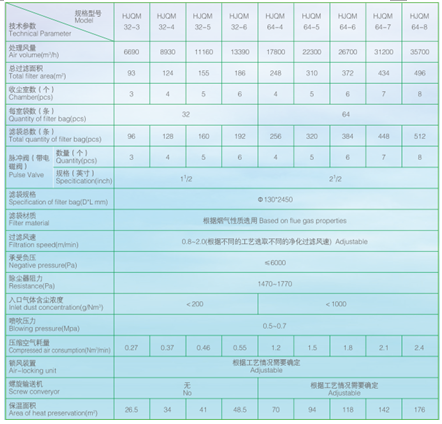

              HJQM—³²₆₄×N型 气箱脉冲袋式除尘器技术参数性能表

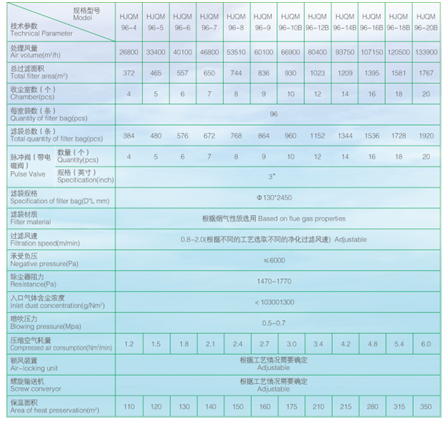

  HJQM96—N型气箱脉冲袋式除尘器技术参数性能表

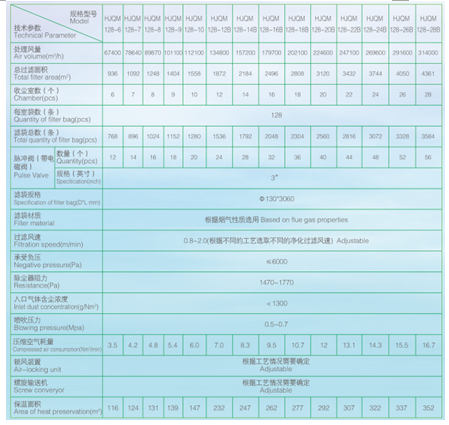

HJQM128-N型气箱式脉冲袋式除尘器技术性能表

备注：

1、表中的耗气量是指工厂集中供气情况，如设置单独空压机时，表中的耗气量要乘上1.3系数。

    2、表中的处理风量是按过滤风速为1.2m/min计算得出的，仅供用尘源点的含尘浓度小于30g/Nm³和过滤风速不祥的情况下，直接按表中所标注的处理风量进行选型之用。

    3.表中进口气体含尘浓度的限值，只适用于水泥行业的某种工艺设备。对于其它行业中进口气体的含尘浓度则应参照其它类型布袋除尘器所规定的浓度限值选用。
